Jurkins

Vari simulēt pa femtosekundes miljondaļai, bet, ja devaisa modelis ir greizs tāds, ka visas nianses nav ņemtas vērā, (kā tas parasti arī ir), tad no nekā nevar dabūt kaut ko.

Link to post
Share on other sites
  • Replies 774
  • Created
  • Last Reply

Top Posters In This Topic

  • Iesacejs69

    399

  • RudeWolf

    123

  • 138

    43

  • Jurkins

    32

Top Posters In This Topic

Popular Posts

Shoreiz posts veltiits muusu foruma biedram Didzim.   Oo, ar kaadu kaifu es noskatiijos raidiijumu!   Es iepazinu PILNIIGI citu Didzi - aizrautiigu, interesantu, aspraati

esoshaa gataviibas pakaape. Es gan sheit vairs nerakstishu, jo.. jo smulji, kas nemaak detaljas, kas par visiem kopaa 20+ gadu laikaa nav spejushi uzgjenereet prastu citeeshanas skriptu, juu

centiishos max iisi/vienkaarshi. Taatad - teema: skandas Z impendace un faazu raksturliikne. Viena pati Z impendace veel NEKO nenoziimee.   Amps - dajebkaads. Atteelos:

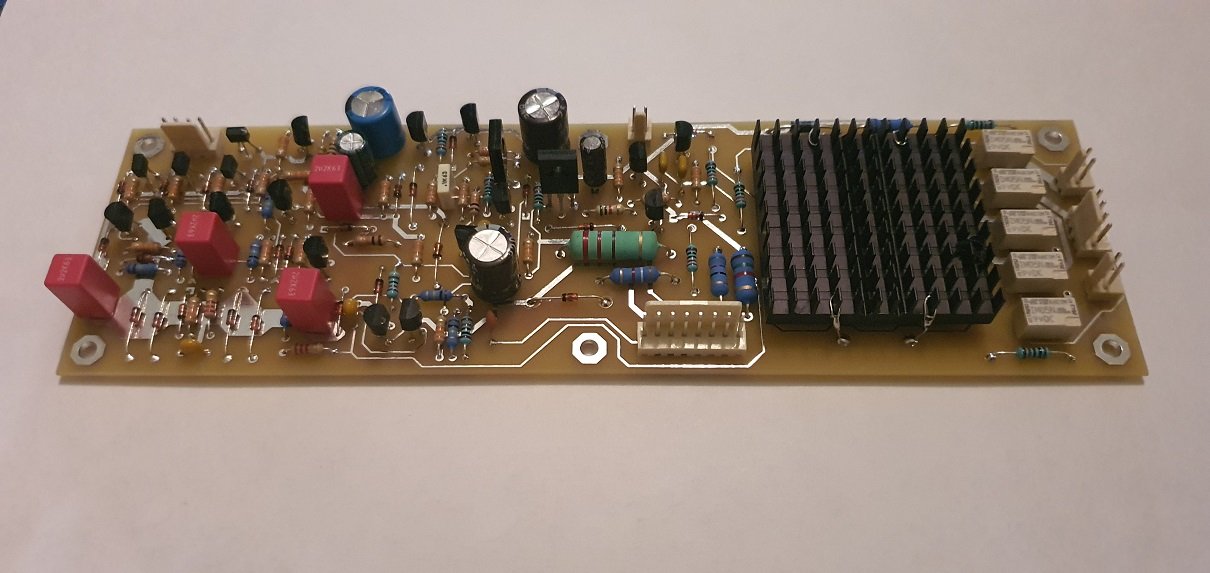

Posted Images

  • 1 month later...
Iesacejs69

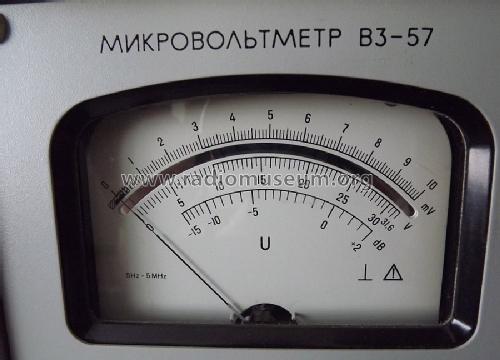

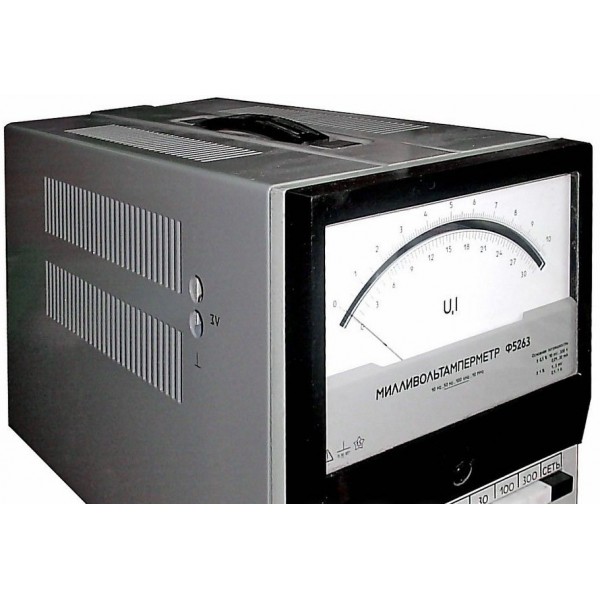

manai laboratorijai neliels papildinaajums:



Pirmais tiks upgreidots atbilstoshi manaam vajadziibaam.



Link to post
Share on other sites
  • 1 month later...
Jurkins

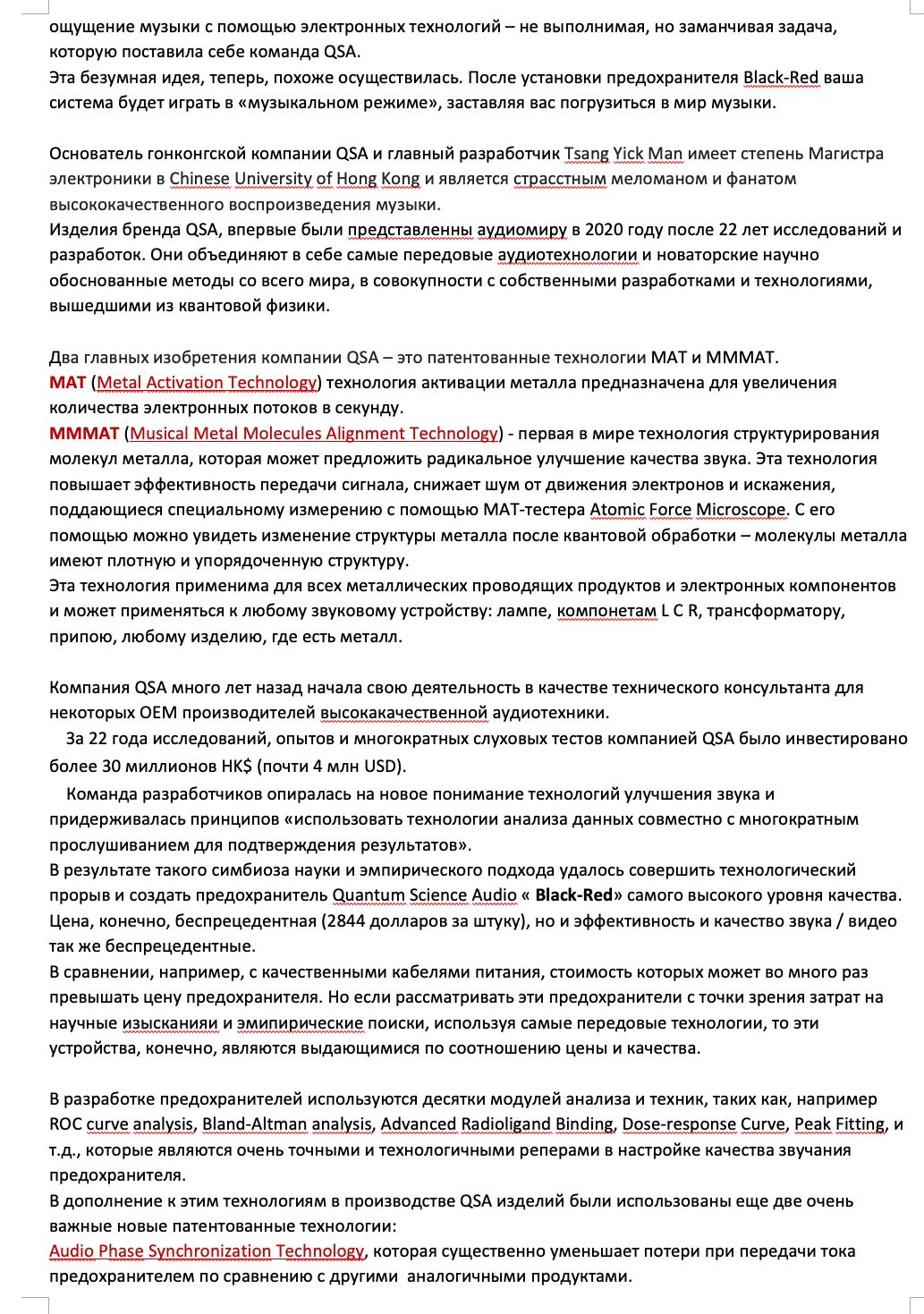

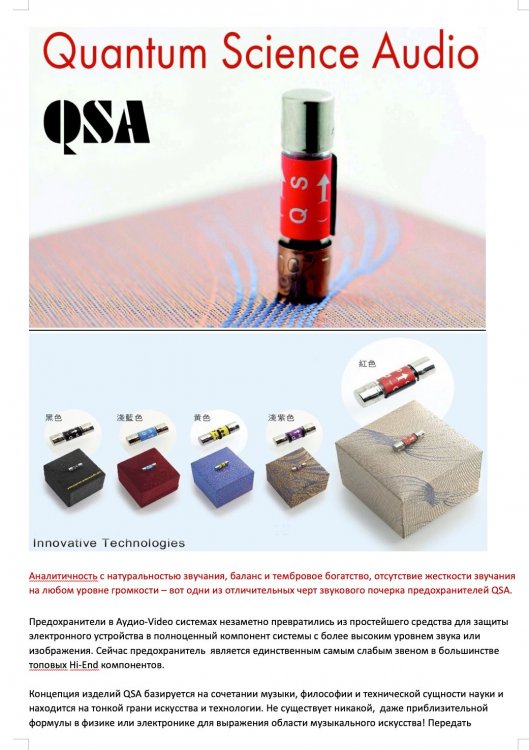

Gan jau sākuma komplektam pietiek ar drošinātājiem uz speciāliem paliktnīšiem. Var stundām ilgi sēdēt un skatīties uz šiem

iedomājoties cik sulīgi skanēs iemīļotie skaņdarbi.

p.s. bet vispār malači 😁

p.p.s es reiz tā domāju, kur vēl varētu būt vājais posms... ideja bija, ka telpā nepieciešams speciāls gaiss - ar stingri limitētu mitrumu, pie tam H2O molekulām jābūt strukturētām un ar atmiņu, ar precīzi 21% (var aiz komata kaut ko, lai izklausītos zinātniskāk) cirkulāri polarizētu skābekli un stingri kontrolētu ozona daudzumu u.t.t.

  • Atbalstu 1
  • Haha 3
Link to post
Share on other sites
msp
pirms 16 stundām , Iesacejs69 teica:

profesionaals sharlataanisms!!!!



Ticamībai būtu vismaz kontaktvirsmu apzeltījuši.

Link to post
Share on other sites
aoma

Vai tad rādija bumba nebija pie vainas, kad dzelzī kaltie bruņinieki baidījās tai pietuvoties, un uz priekšu bīdīja, pateicoties garajiem šķēpiem.

@karalis Mateušs, varbūt maldos, bet kaut kāds krutais izgudrotājs tai pasakā pieminēts bija.

Link to post
Share on other sites

Shodien aaraa liist, taadeelj padarbojos ar hobijprojektu.



Shodienas teema: lampu flicker troksnis.

Probleema: lampaam 1/f frekvence augsta, flicker troksnis - [pa]liels.

Tad nu paciiniijos.



Standartaa man Ua=230V; Ia=1mA. Katoda atkaarottaajs



Paproveeju ECC81 un 12AY7. Piemaas uzvedaas labaak. Piedevaam, 12AY7 ir bisku augstaaks ''parastais'' troksnis, vienam eksemplaaram - ash 1,5..2 reizes! Neskatoties uz to, ka kopkatoda sleegumaa 12AY7 it kaa ir maztroksnjainaakas.



Paproveeju ECC82, te gan naacaas parezminaat Ua liidz 70V, Ia palielinaat liidz 2mA. Domaaju - jaabuut labaak. Jo - lielaak Ia: lielaaka kopeejaa elektronu pluusma; mazaaka potenciaalu delta - visam it kaa vajadzeetu labveeliigi ietekmeet. Nee, rezultaats suudiigaaks kaa abaam ieprieksheejaam.



12BH7 - arii nekas iipash.



Man sanaak, ka mazaakais pink noise un flicker noise man ir ECC81.

Link to post
Share on other sites

Taa kaa man projekts oldschooliigs, izmantoju DIP8 korpusa OPampus.

Probleema - taada korpusa izveele ir nekaada, jaunie modelji vispaar netiek shaados korpusos razhoti.




Tad nu sacepu paarejas no DIP8 uz SOT23-5 un SC70. Gan 1 kanaala, gan 2 kanaalu variantam.

Iipashi nesaspingu ne celinju izvietojumam, ne pat korpusam [panjeemu lielaako abiem variantiem].

Tiiri testam. Kad/ja kas derees, taps naakoshaa/iistaa versija. Ar optimizeetu celinju izvietojumu.

Link to post
Share on other sites

eku/reku [manupraat] interesantas nianses servo teemaa.



Teema jau taapat nav vienkaarsha. Jaadabuu aperiodiska paarejas raksturlikne. Zems troksnju limenis. Korekta izieshana darba rezhiimaa. Kaut kaadu phase reversal noveershana. Bet - tas veel ir tikai saakums!

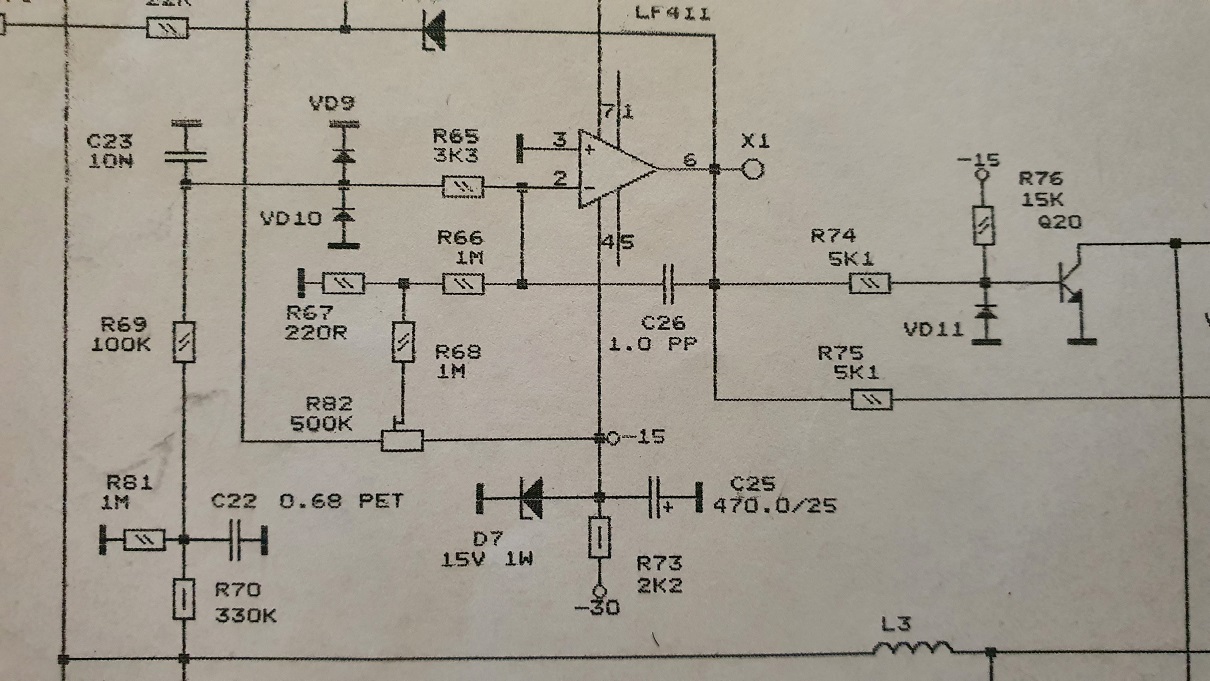

Luuk, sheema:


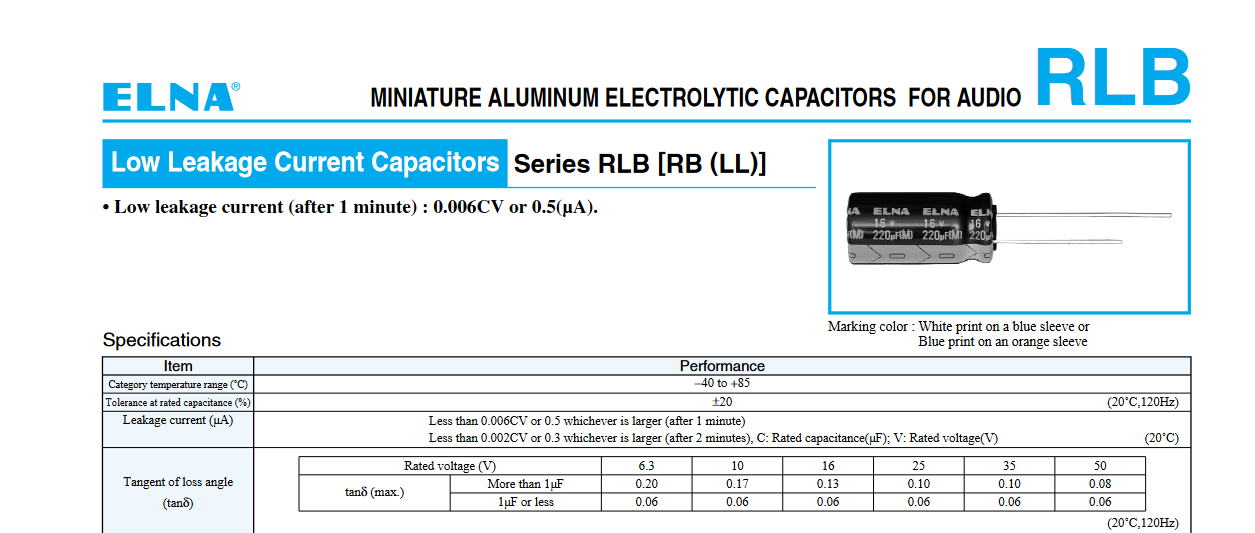

C26: polipropileens - jo tam vismazaakaas nopluudes.

Papildus: R70/C22 un R69/C23 - LPF. Kaapeec? Jo leeniem OPampiem, kaadi parasti tiek izmantoti servo, nedriikst padot augstas frekvences. No RF tie saiet zaraa/skarbi detektee. Pat desmiti kHz tiek detekteti [netieshi uz to noraada THD grafiki].

ar R82 notrimeejam/komprenseejam OPampa ieeju Offset.

VD9 un VD10 - gan aizsargaa ieeju no paarsprieguma, gan nodroshina labu/aatru izieshanu rezhiimaa peec aparaata iedarbinaashanas.



Kaadas ir probleemas?

Vesela chupa!

1. OPampa bias un offset ieejas straavas. Kaut arii tipveida straavas ir paardesmit pA, max veertiibas - ar kaartu [vismaz] lielaakas. Un pieaug 10X, t pieaugot par 20oC. Tb., t pieaugot no 20oC liidz 60oC, bias straavas pieaug reizes 100! Neder!

2. shaadi trimeejot OPampu, uz taa inverteejoshaas ieejas ir OPampa ieejas drifta U. Kas noziimee: ja OPampa ieeju Offset ir liidz 1mV [piemeram], tad tas ''liidz 1mV'' ir uz inverteetaa izvada. Kur probleema?

Probleema ir diodees VD9 un VD10! Shiis diodes veido I nopluudes uz GND, kas par sho ''liidz 1mV'' atskjiras no lietdriigaa signaala.



Testam.

1N4148. Caur 1K/1Ohm padodu 1mV un 10mV testa U. Uz 300K slodzes nomeeru U kritumu ''peec'' diodes.

Pie 10mV testa spanja U kritums ir ap 100uV; pie 1mV U kritums bija ap 10uV. Taatad, Rint diodei ir ap 30M. Bet, atkal nianses - shis Rint dramatiski kriit, pieaugot t. Atkal - t pieaugot no 20oC uz 40oC, Rint kriit par kaartu!!!

Secinaajums - shaads OPampa sleegums neder! Arii diodes neder!

Ok, trimeeshanu paarceljam uz neinverteeto izvadu. Bet, pat shaadaa keisaa, t pieaugot lidz 60+oC, Rint 1N4148 nokriit tik traki, ka shiis diodes neder!



Ok, njemam BAS45A.

Padodu 10mV un uz 300K skatu I nopluudes. Kas tad tas? I pluust preteejaa virzienaa! Izraadaas, BAS45A mums ideaali straadaa kaa fotodiode! Piedevaam, videeji apgaismotaa telpaa [saule iekshaa nespiid, daljeeji tumshota ar aizkariem] uz 300K mieriigi sameeru liidz 100uV. Secinajaumi - arii shiis diodes neder! Jaa, nopluudes straavas ir nieciigas, bet - ne velti taas Datasheet noraadiitas pie konkreeta apgaismojuma. Diezgan stulbi - uzrazhot izcilas diodes [ar mazaaam nopluudes I], bet ielikt caurspiifdiigaa korpusaa! Tatad - BAS45 arii neder!



Skaidrs, ka jaameklee citas diodes ar mazaam nopluudes I. Sliktaakajaa gadiijumaa - izmantoshu tranjus diodu sleegumaa.



Par OPampiem. Skaidrs, ka LF411 neder.

Tas, kas man iepatikaas: piem., TLV9301 un OPA991 ieejas nopluudes straavas paliek nemainiigi zemas liidz pat 80oC. Shis ir fundamentaali labaak kaa ''tipiskiem'' FET Opampiem. Ja kaads skata OPampu servo teemai, ir veerts paskatiit shos.



Luuk, it kaa parasts integrators, bet cik daudz probleemu!

  • Patīk 1
Link to post
Share on other sites
Iesacejs69

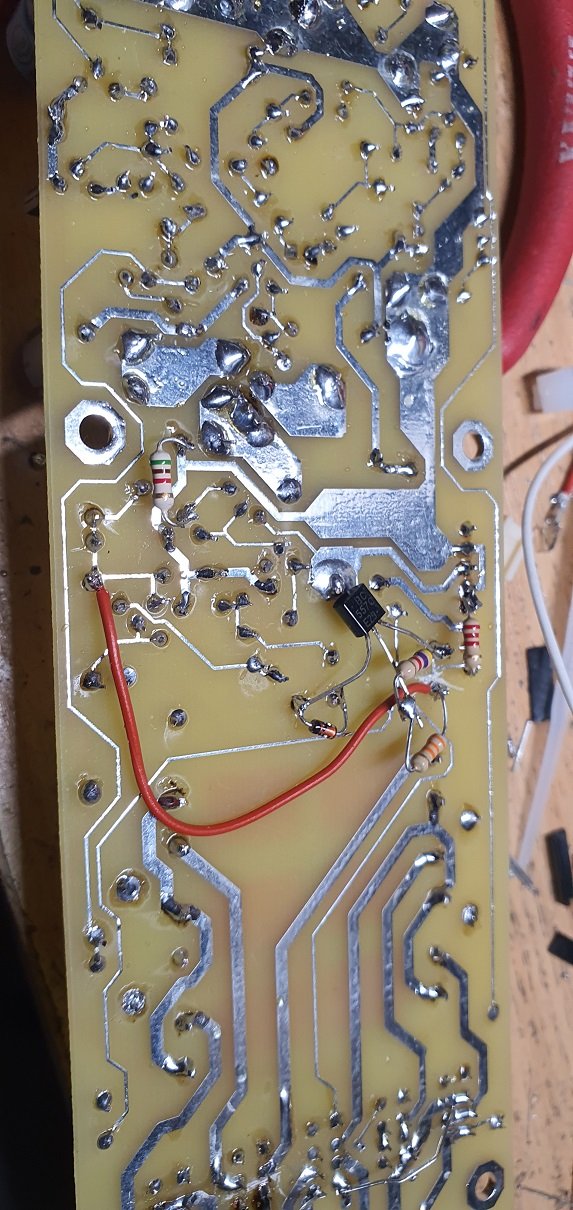

taa kaa DO35 korpusaa ar super mazas poluudes diodeem nav nekaads cukurs [jaa, ir FJH1100, bet pienjemu, ka taa arii ir fotoelements], noleemu ''upgreidot'' BAS45


Shaadi probleema ar foto EDS ir atrisinaata!



p.s. BAS45 uz 1M pat kreeslainaa telpaa var dabuut 1..2mV EDS no parastas LED galda lampas [40+cm attaalumaa]. Taatad, juusu servo par 1..2mV shaados apstaakljos vienkārši ''aizpeld''...

Link to post
