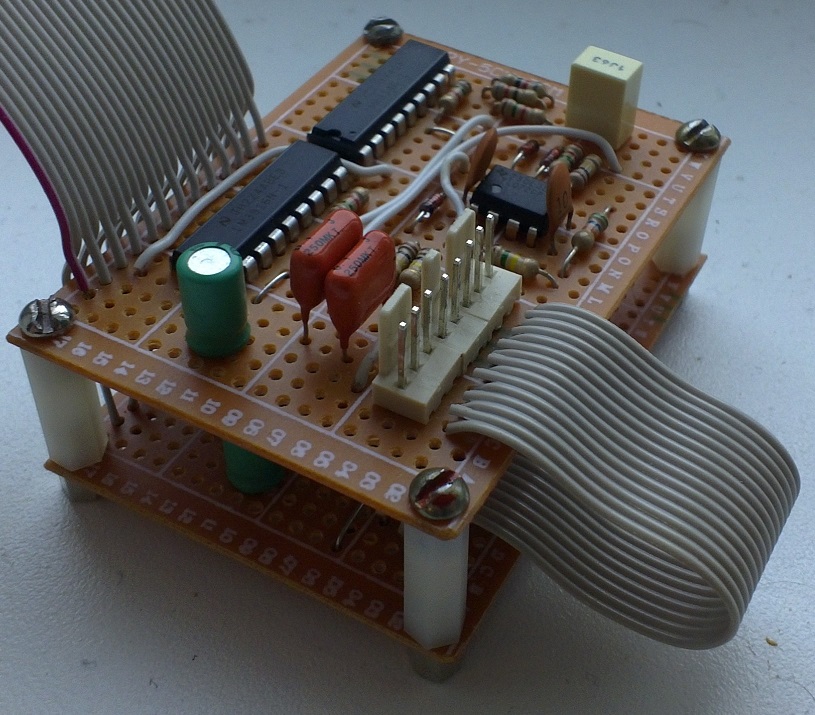

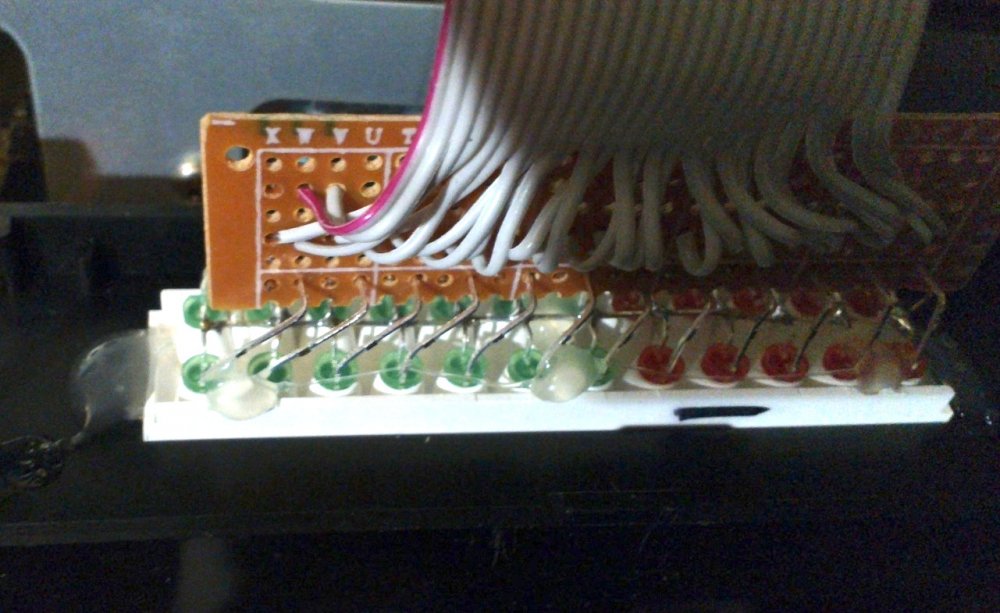

Popular Post Athlons Posted February 9, 2021 Popular Post Share Posted February 9, 2021 (edited) kY, biedri... Tā kā vislatvijas elektronikas forums izskatās aizvien vairāk miris, taisīšu tēmu šeit... Nesen sūdzējos par to, ka manam kasešniekam "nosprāga" līmeņa indikators, un, tā kā atrast rezerves daļu, protams, ir teju nereāli, jātaisa pašam... Klausīties, protams, var arī bez tām lampiņām, bet smukāk ar... Savukārt, lai spēlētos ar ierakstīšanu, ļoti noderētu līmeņa indikatori... Turklāt apirātam pat ir Rec bias regulācija - viss pa smalko... Jautājums - kāpēc 2021. gadā jānodarbojas ar kasešu ierakstīšanu? A tāpēc, ka gribu un varu... tad, kad tas bija aktuāli, man tāda līmeņa pirāta nebija... par Dolby NR C pat dzirdējis nebiju... katrs jūk savādāk... Tātad... pirmā problēma - kā dabūt atbilstošos līmeņus: -20|-15|-10|-7|-5|-3|-1|0|+1|+3|+5|+8. Pirmā doma - īzī, NS tak bija LM3916... fcuk... tur tikai 10 līmeņi: -20|-10|-7|-5|-3|-1|0|+1|+2|+3. Trūkst: -15, +5 un +8, lieks: +2. Ok, pielikšu klāt LM3915, kam katrs nākamais solis ar 3dB atšķirību. Rezultātā būs gandrīz ideāli, izņemot -15, kas būtu -16, vai -13, atkarībā no kājas, ko izvēlētos... Otrā problēma - izrādās, šīs mirkenes ir noņemtas no ražošanas jau pirms kāda laiciņa, līdz ar to nevienā normāla bodē nav atrodamas... ēBrejā, protams, ir atrodamas, bet kkā lauž gaidīt... Bet vispār būs jāiepērk, kāmēr vēl var dabūt, bija doma uztaisīt vēl kādus nebūt bling-bling blinkenlights... Nācās iztikt ar to, kas bija atrodams detaļu kastītē... LM3916 + LM3914... 14-tā mikrene ir ar lineāru soli, tāpēc nācās stipri palauzīt smadzeni, kā piedabūt diodēm spīdēt pie vajadzīgajiem līmeņiem, bet, principā, izdevās... Lielākā kļūda ir pie -15 atzīmes, kur drīzāk ir -12, bet zemais gals reāli ir tīri smukumam... -1|0|+1|+3|+5 vajadzētu atbilst diezgan precīzi... Katram kanālam sava platīte, kreisais augšpusē, labais apakšā... Nācās pārtaisīt oriģinālo "gaismas vadu", lai varētu parastās diodes iestiprināt: Nedaudz metāla darbi: Pirmais external tests, pēc kura tika secināts, ka jāgāž nost led spilgtums... pirmkārt pārāk spilgts, otrkārt, oriģinālajam risinājumam barošana ir caur 2 W rezistoru, kas ar jaunajām diodēm karsa uz visiem 2 W... oriģināli tas level meters patērēja kaut kādus nožēlojamus 15-ish mA... Grēta būtu apmierināta... Pro fiksācija: Kopskats: Rezultātā, imho, izskatās baigi labi... lai gan, salīdzinājumā ar pārējām diodēm, vēl aizvien stipri spilgts... Vēl padomāšu, var jau vēl mazāku strāvu iestatīt... Salīdzinot ar oriģinālo risinājumu, daudz nekompaktāks risinājums, taču man neizdevās izdomāt, kā to uztaisīt tikpat kompaktu... Varēja, jau taisīt super custom risinājumu ar jaunu plati un smd detaļām, bet tas, manuprāt, nav tā vērts... P.S. Pa labi attēlā PAD - Paper Aided Design... Edited February 9, 2021 by Athlons 9 2 Link to comment Share on other sites More sharing options...
Jurkins Posted February 9, 2021 Share Posted February 9, 2021 Ar kādu vadu Tu tās maketplates lodē? Es ar tādām ~40 gadu vecām "knaiblītēm" notrinu izolāciju kaut kādam krievu PET vai PEV vadam. It kā jau neko, daudz jau nevajag, bet labprāt palaistos slinkumā. Ir kaut kādi neizolēti vadi? Link to comment Share on other sites More sharing options...
Athlons Posted February 9, 2021 Author Share Posted February 9, 2021 @Jurkins cietie Cat5 kabeļi... ērti nomaucas izolācija un ar 1 m pietiek diezgan daudz maketplatītēm... pārbaudīta vērtība... 4 Link to comment Share on other sites More sharing options...
Jurkins Posted February 9, 2021 Share Posted February 9, 2021 Oh, johaidī, cik pasaulē viss izrādās vienkārši 😁. p.s. nu jā, es ar tīkliem nenodarbojos, tāpēc tumbočkā nemētājas. Bet ir citas tumbočkas😁. Link to comment Share on other sites More sharing options...
osscar Posted February 9, 2021 Share Posted February 9, 2021 Pa smuko - riktīgs eko būvējums - no visa kas pa rokai - man ar tā patīk pēdējā laikā man ja kas kaut kur strēķis ar šitām LMkām - tikai vells neatceros lin vai log... 1 Link to comment Share on other sites More sharing options...

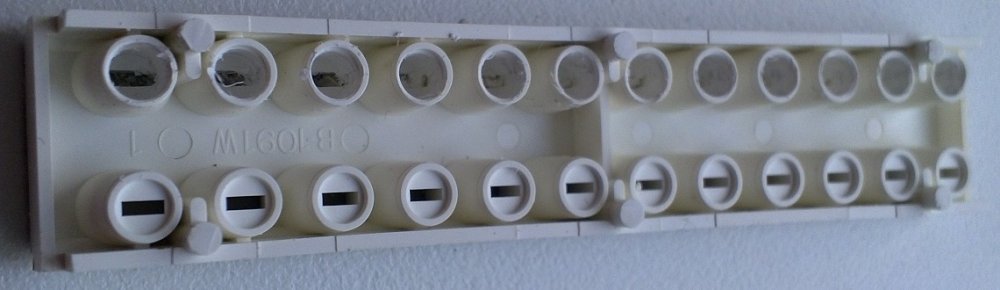

Athlons Posted February 9, 2021 Author Share Posted February 9, 2021 Shemočka, ja kādam interesē... To ieejas taisnfiltru varētu arī nelikt, bet oriģināli skaitās Peak Level Meter... pēc kādiem papagaiļiem tas ticis regulēts, man nav ne jausmas... vienīgais, ko varēju izdarīt, ir uztaisīt pēc standarta... par to oriģinālo platīti... tai diodes bez korpusiem salodētas pa taisno uz pcb... principā tur pietiek stiprāk paskatīties uz tām diodēm, lai notrūktu izvads... mikrenēm ta epoksīds virsū... 2 Link to comment Share on other sites More sharing options...
