vienkārši ausu stipreklis

[osscar]

Ahoi, laikam gadu nekas nebija lodēts...

Jaunākais puika pavilcies uz ausīm, bet telefons un lapsis īsti nevelk.. un cmoyam apnika bačasmainīt...nolēmu salodēt ausinieku.

Gribēju kaut ko vienkārši. bez kosmosa un retām detaļām. Tad nu acīs iekrita passa "whammy"  hephone amp.(

)

Opampu liku kā shēmā (oem nevis čaina fake par 50 centiem), kaut der jebkurš cits, tik jāskatās vai nevajag kompensāciju. Šim + tas, ka lauktranzistori ieejā, mazāks DC offsets un var izmantot +- 24V barošanu, ja jākustina augstomīgas ausis. Pārējais standarts - izejā IRF mosfeti, (var BJT darlingtonus likt vai japāņu Mosfetus). 22uf elektrolītu vietā nepolārie. Barošana +-17V. Viss čaina kastē salikts.Sākumā gribēju spīdīgus "kloķus" bety beigās pievērsos tumšajai pusei.  Miera strāva lielāka nekā oriģinālam (nomainot source rezistorus uz 5 omi)  - 110mA. Aparāts karstāks biku un A klase protams. Nekas nav jāregulē - viss strādā uzreiz. Offsets - 0,1mV un 1 mV. Tas no opīša atkarīgs.Nav on/off būkšķi un dc offsets nepeld.

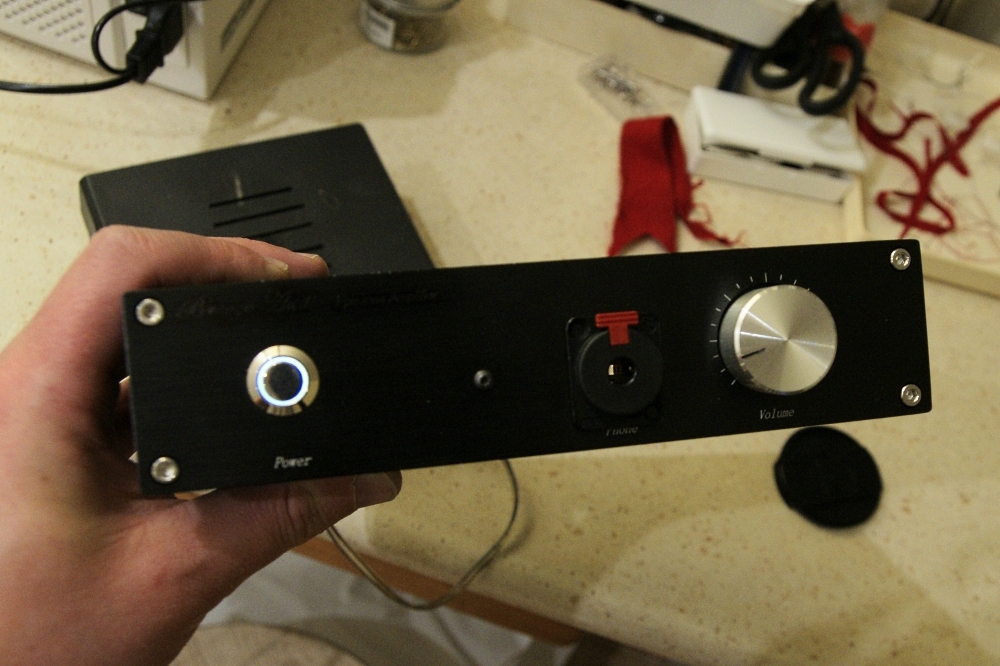

Dažas bildes:





























fočuks zilo led nemāk paķert ....kreisajā kanālā bija minimāls trafa  radīts fons ( tāpēc man tori patīk - bet te gribēju santīmu iesipināt) , to atrisināja ekrāns - biju tās loksnes jau sen ebaya-pasūtījis.









Edited April 14, 2018 by osscar

[inteens]

PCB pats taisīji, mož vēl kādu bildi,

Smuki Tavi aparāti.

[osscar]

Pcb pats taisīju....nekā traks tur nav. Protams, nav tik smuki kā no rūpnīcas ...jo viss tiek pielāgots darba gaitā ..

[Zux]

4/14/2018 , 21:29, osscar teica:

Pcb pats taisīju.... Protams, nav tik smuki kā no rūpnīcas

Tas pats par sevi skaidrs. No augšpuses smuki izskatās, nez kā no otras puses sanācis. Biku cauri celiņi spīd, var redzēt, ka tur skaistums netika pielietots un nebija jau arī svarīgi, bet vienalga, malacis!
