Athlons Posted April 11, 2024 Share Posted April 11, 2024 (edited) Citēt Kad sunim nav ko darīt, tas laiza sev pautus... karoče... iegādāju pirms X gadiem šeit pat fōrumā par Boržomi sešpaku Cambridge audio ISOmagic DAC... protams, nosvilušu, protams, bez barošanas bloka... kolēģis aiz nekodarīt atrada beigto kondensatoru, kas bija sagājis uz īso un salaboja apirātu... taču, tā kā oriģinālā barošanas bloka man nebija, DAC vairākus gadus kalpoja kā putekļu plauktiņš... uznāca šopavasar iedvesma sataisīt lietojamu to padarīšanu... it kā jau vienkārša lieta - nepieciešams barošanas bloks ar +/- 15 V DC... beet... gribās to visu skaisti un ērti, nevis kaut kādā random kastē kaut kāds paliela izmēra trafs... turklāt strāvas patēriņš arī nesimetrisks: +15 V ap 250 mA, -15 V ap 25 mA... plus vēl debīlā miniDIN8 ligzda barošanas kabelim... sākotnēji gribēju iebūvēt iekšpusē AC/DC impulsnieku, bet tur ļoti limitēta telpa augstumā un neizdevās atrast piemērotus impulsniekus... tāpēc rezultātā ir divi impulsnieki - ārējais uz 24 V un iekšējais uz +/- 15 V... jā jā zinu, impulsnieki, starojums, neaudiofīlistiski, bla bla bla... patiesībā tas velns nemaz nav tik melns, kā to mālē... jau 10 gadus diendienā lietojas DACs, kuram barošana dēļ izmēru limitiem tika uztaisīta ar impulsniekiem, un kuram nomērītie parametri pārspēj dārgu rūpnieciski ražotu aparātu parametrus... bet tas ir cits stāsts... ļoti "efektīvi" aizpildīta iekšējā telpa... p.s. šajā bildē trūkst kabeļi uz trim gaismas diodēm, kas uz priekšējā paneļa... bet visvairāk mani fascinē "audiofilististiskie" signāla kabeļi no plates uz RCA izejām... jo resnāki, jo, bled, labāk... testa režīms... te "uzpeldēja" problēmiņa, ka sagādātais ārējais impulsnieks "nevelk" un slēdzas ārā... jo oriģinālie barošanas kondensatori 4 x 2200 uF ir pārāk tuvu īsslēgumam... tāpēc nācās "upgreidot" uz 4 x 100 uF... tagad viss normāli ieslēdzas un strādā... protams tas oriģinālais "kabelsalat" man briesmīgi traucēja, tāpēc nedaudz piekopu visus kabeļus... pāris caurumiņi apakšējā plātnē, lai varētu pieskrūvēt Aliexpresā iegādātu pārveidotāju... karstā līme gaismas diožu fiksācijai... tievāki vadiņi uz izeju... un savilces... plate no abām pusēm, ja kādam intresē... aizmugurē tagad ir parasta DC ligzda, kurai var pieštepselēt jebkādu 24 V DC barošanas bloku... barošanas bloks... putekļi tuvplānā... lampiņas spīzd... tātad strādā... augšā mazā kastīte ar steelseries uzlīmi ir XMOS USB->S/PDIF interfeiss... respektīvi, tagad strādā sistēmā: PC -> XMOS -> ISOmagic... XMOS arī daudzus gadus gulēja plauktiņā, līdz pirms pāris gadiem ieliku korpusā... tagad, beidzot, pienācis laiks/iespēja palietot... kādu brīdi biju spēlējies ar domu, ka to XMOSu varētu iepiļīt iekšā tam DACam, bet kaut kā tomēr nosvēros par labu atsevišķai kastītei... "krutāk izskatās" un lielāka "fleksibilitāte"... bet tā, kopš aprīļa sākuma, sistēma strādā, pagaidām, bez iebildumiem... Edited April 11, 2024 by Athlons 2 Link to comment Share on other sites More sharing options...
osscar Posted April 11, 2024 Share Posted April 11, 2024 Labi sanācis, man ar dac baroklis jāpārtaisa - ilgus gadus bija ok ar 6V fiksēto LDO ..bet laikam tagad tīklā reizēm zemāks spriegums ..un jams nespēj dacu nobarot...un frīzo...pasūtīju low dropout LD1086 - vajadzētu pietikt ( diodes jau ir šotkī, trafu mainīt negribu)..būs jāieķeras vakarā, tik sūdi tādi ka šim visi izvadi ir pilnīgi pretēji - nu tā ka neviens nesakrīt :D un nāksies esošo plati kolhozēt, jaunu negribu kodināt 1 Link to comment Share on other sites More sharing options...
osscar Posted April 15, 2024 Share Posted April 15, 2024 Paldies autoram par iedvesmu - biku pārtaisīju ar low drop out regulatoru -pāris celiņi pārgriezti, pāris rezistori iekolhozēti - viss darbojas. pie 6V @ 0.5A kādi 20mV pulsācijas 100hz, nekas "nezvana" izejā. Beidzot šis ir sakārtots ...tā bez autora posta diezin vai saņemtos - samierinātos ar retiem restartiem un uzkāršanos ...mēdza šad tad iefrīzot vai vienkārši nav skaņa - inputi slēgājas - bet izejā klusums. Tagad viss kā nākas. 4 Link to comment Share on other sites More sharing options...
Athlons Posted April 16, 2024 Author Share Posted April 16, 2024 15.04.2024. , 08:19, osscar teica: Paldies par iedvesmu Priekā! 15.04.2024. , 08:19, osscar teica: 20mV pulsācijas 100hz nu re... Aļika impulsniekam pie slodzes man neko neizdevās ieraudzīt... praktiski ideāla līdzstrāva tiek padota uz lineārajiem regulatoriem... 1 Link to comment Share on other sites More sharing options...
ggg97 Posted April 16, 2024 Share Posted April 16, 2024 Kas tas Tev par oscīti, ja drīkst zināt? Link to comment Share on other sites More sharing options...

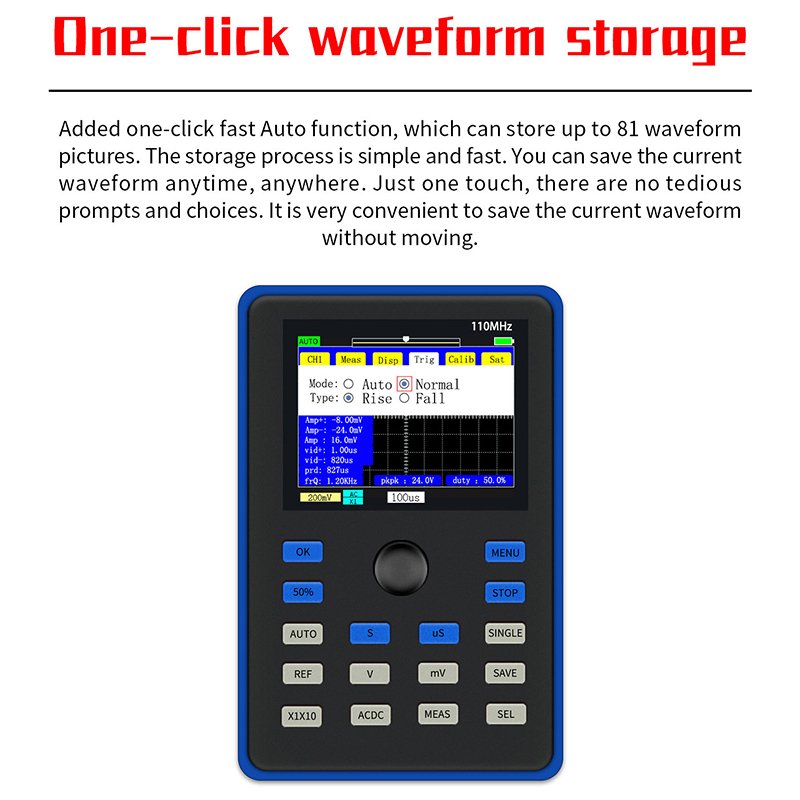

jacobs Posted April 16, 2024 Share Posted April 16, 2024 https://vi.aliexpress.com/item/1005006833788934.html 1 Link to comment Share on other sites More sharing options...
osscar Posted April 16, 2024 Share Posted April 16, 2024 Jā kaut kas tāds, viņiem tur daudz variantu..frinsi vai kā tā ..bija pa 60 naudām . Ļoti ok js nevajag jutību zem 10-20mV 1 Link to comment Share on other sites More sharing options...
